摘要：高压变频器不但能实现皮带机的无极平滑调速，更可以调高皮带机运行的经济效益。在远距离大载量运送皮带机项目上，多接纳多机驱动的方法。关于驱动皮带机这类柔性运送装备的要害是各驱动之间的转矩平衡，本文先容了希望旋乐吧spin8SBH系列高压变频器在新疆东方希望有色金属有限公司5×350MW电厂输煤系统上的应用。

要害词：高压变频器  皮带机   长距离   协调

一、  项目概况

新疆昌吉州吉木萨尔县五彩湾工业园区准东经济手艺开发区为国家级开发区，是国家西部“一带一起”的能源焦点区，是国家“疆电外送”的主要基地，国家最大的煤制自然气项目树模区。处于该开发区的准东煤田是国家确定的第十四个能源基地，是新疆五大煤田之一，也是我国发明的最大的整装煤田。煤炭资源探测展望储量3900亿吨，占全疆储量（2.19万亿吨）的17.8%。现在，已探明煤炭资源储量2136亿吨。煤炭资源品质优良，主体为31号不粘煤，具有低灰(6.55%)、低硫(0.37%)、富含油的特点，平均热值抵达6784大卡/公斤，是优异的动力和化工、制油用煤。

新疆东方希望有色金属有限公司是中国大型民营企业东方希望集团的全资子公司，于2010年12月30日在新疆昌吉州准东国家级经济开发区建设。项目一期年产80万吨电解铝项目于2011年存开工，昔时即投产。整个东方希望工业园总体妄想240万吨电解铝，120万吨铝用阳极碳素、装机容量4200MW发电机组、130万吨铝深加工，45万吨工业硅等项目。所有建成后将形成煤、铝、电、碳素、工业硅、铝深加工等为一体的超大型现代化循环经济工业园。新疆希铝是其中的焦点企业，一期建成5×350MW机组，二期5×350MW已于2015年10月并网1台机组。新疆东明塑胶有限公司于2012年建成2×100MW，2×135MW机组。现在总发电装机容量约2570MW，每小时燃煤，天天燃煤约30000T。燃煤主要由天池能源2号露天煤矿供应，煤矿距新疆东方希望工业园直线距离约15km，在皮带机项目正式投运之前均接纳汽车运输，每吨运费约15元，天天运费投入近50万，运费占煤炭总本钱近1/5。为了控制运费，控制生产本钱，东方希望投资2.5亿元新建一条25公里长距离皮带机取代原来汽车运输。

二、  皮带机装备概况

新疆东方希望长距离输煤皮带机系统主要由天池TC01、BC01，BC02、BC03、BC04这5条长距离皮带组成。其中亚洲单体最长的皮带为BC02，BC01正在建设之中。每条皮带均由皮带机、抱闸装置、减速机、驱动电机、皮带秤、拉线开关、跑偏传感器、拉进装置、滚筒、托辊、支架等组成。

其中部分主要皮带设计参数如下：

TC01皮带长2351.8m，宽1.400m，设计运量Q=3000T/H，接纳头二尾一的驱动方法。

BC02皮带长10660.5m，宽1.600m，设计运量Q=4000T/H，接纳头三尾二的驱动方法，头部两台滚筒接纳同轴钢性硬毗连。

BC03皮带长3505.8m，宽1.600m，设计运量Q=4000T/H，接纳头三尾一的驱动方法，头部两台接纳同轴硬性毗连。

BC04皮带长1023m，  宽1.600m，设计运量Q=3000T/H，接纳头部单台电机驱动方法。

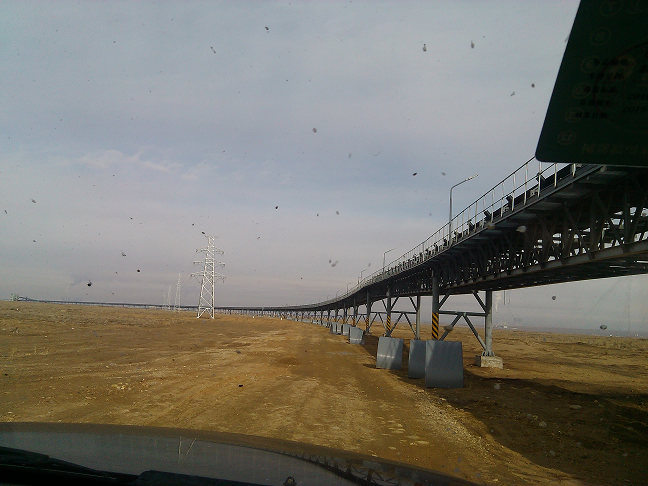

东方希望长距离皮带系统图如下：

三、  系统组成

由于皮带机整个输配电距离靠近25km，为知足输供配电需要，东方希望新增一起35kV长距离大皮带输电专用线路。从东明塑胶接纳倾轧明线至各个转运站变配电室。详细设置如下：

四、  第三代SBH系列皮带机主从协调控制高压变频器特点

长距离运送皮带机大都接纳多滚筒驱动，多台电机驱动统一滚筒时，由于滚筒及减速机齿轮等机械装备在制造历程中保存误差，且长距离皮带机由于地形、皮带与滚筒之间的包络角差别等缘故原由，皮带在头部及尾部拉进力度并不完全一致，加上驱动滚筒的电机的电气参数也有一定差别，不可阻止的会泛起力矩差别步问题。速率快的电机将遭受较重负载，速率慢的电机将被拖动，在减速时更容易造成被拖动电机处于发电状态，造成装备报过压故障而；。为确保皮带机系统的运输能力及清静运行，应包管皮带机机头与机尾的各滚筒同步启停，包管各滚筒之间的功率平衡。

在以往皮带机应用履历中我们还发明长距离皮带机运送物料时，皮带机受物料重力，易造成上皮带松懈，造成皮带机打滑，在物料厚度增添时，皮带机打滑征象较为显着。

为解决以上长距离多机驱动皮带机的以上问题，旋乐吧spin8手艺研发团队为皮带机专门研发了协调控制系统。该系统最多可毗连8台变频器，可恣意选定一台变频器作为主机，其他变频器作为从机。协调柜接受上位机的频率给定信号，并将该频率给定信号接纳通讯的方法传送给主机，再将主机的输着力矩接纳通讯的方法通过协调柜转发至从机，实现主从变频器之间的力矩平衡。协调柜与主从机之间的数据交流接纳光纤通讯的方法。

在现实运行中也可通过调解从机给定频率，从而控制从机的输着力矩。知足现场种种工况的现实需要。

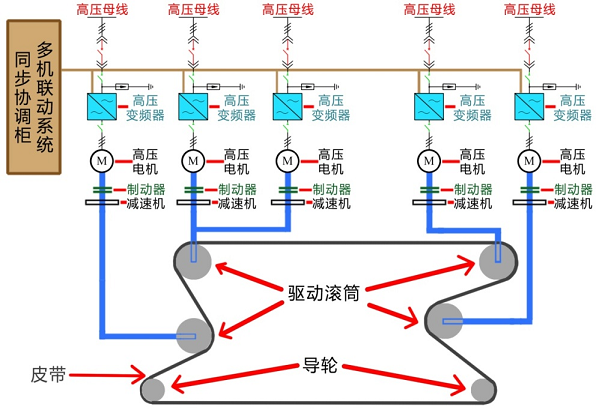

接纳协调柜控制的BC02皮带控制示意图如下：

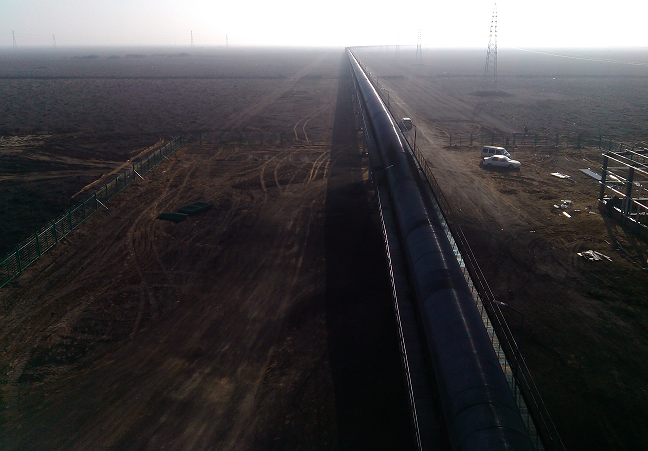

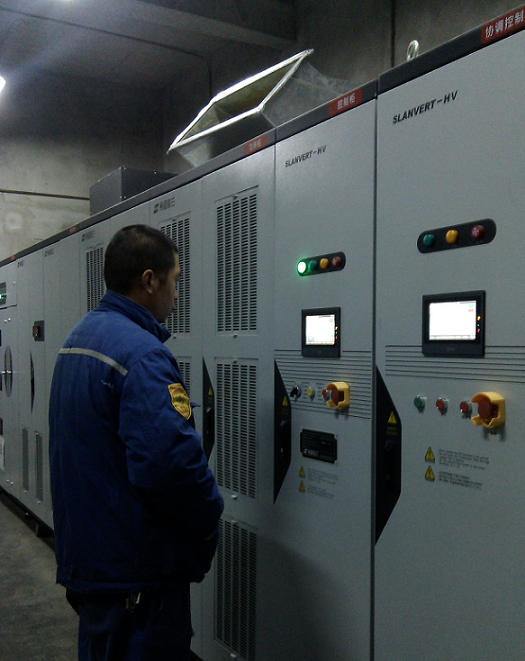

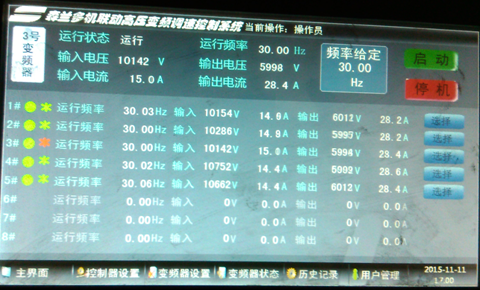

现实运行图片：

五、  SBH系列皮带机专用高压变频器驱动皮带机的作用

2014年5月，新建东方希望为践行集团竭尽全力创立企业的相对优势的价值理念，启动25km长距离皮带机输煤项目。本次项目所有装备采购以果真招标的形式举行，本着公正、公正、果真的原则，最终选择旋乐吧spin8SBH系列皮带机专用高压变频器产品，共计16套，型号规格划分为：SBH-100-560-T、SBH-100-710-T、SBH-100-1120-T。

装备于2015年8月完玉成部装置就位，并于2015年9月尾周全投入生产运行，各项指标知足设计要求。从现实使用情形来看，希望旋乐吧spin8SBH系列皮带机专用高压变频用具有以下优点：

1、 启动力矩大，抵达150%以上，完全知足皮带机满载启动要求。

2、 实现软启动，启动历程平滑，无攻击。

3、 调速规模宽，可实现皮带机的验带等功效。

4、 可实现频仍启停，不受启动次数限制。

5、 实现多机驱动皮带机主机、从机功率平衡，且可凭证现场运行工况举行调理。

6、 操作简朴，降低工人劳动强度。

六、  总结

皮带机自从2015年9月调试以来受到了东方希望以、自贡运机以及旋乐吧spin8各级向导的鼎力大举支持和关注。旋乐吧spin8SBH系列皮带机专用高压变频用具有多种优点，完全知足长距离多机驱动皮带机的种种运行工况，解决了长距离多机驱动转矩平衡问题。到现在为止，已累计运送100万吨燃煤，节约运费近1500万元，爆发了很高的经济效益，整条皮带运行不到两年即可完全收回投资本钱。
